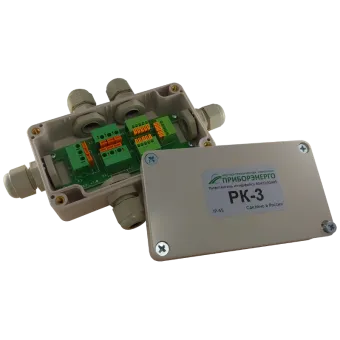

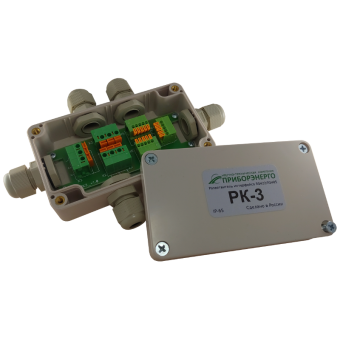

Разветвитель РК-3 относится к классу пассивных разветвителей интерфейса RS-422/485 и питания и представляет собой присоединительно-согласующее устройство приемников и передатчиков сигналов интерфейса RS-422/485. Корпус изготовлен из термостойкого поликарбоната. Герметичные кабельные вводы позволяют использовать кабели диаметром от 2 до 8 мм.
Технические характеристики
Габаритные размеры, не более: 160 х 112 х 41 мм
Степень защиты по ГОСТ 14254-96: IP65
Количество вводов интерфейса RS-422/485: 3 шт.
Количество вводов питания: 3 шт.
Количество ответвлений от магистрали: 1 шт.
Напряжение коммутируемых цепей интерфейса RS-422/485, не более: 150 В
Ток коммутируемых цепей интерфейса RS-422/485, не более: 2 А
Напряжение коммутируемых цепей питания, не более: 300 В
Ток коммутируемых цепей питания, не более: 10 А
Сопротивление соединенных цепей , не более 0,0025: Ом
Сечение подключаемых проводников интерфейса: 0,2...1,5 мм
Сечение подключаемых проводников питания: 0,2...2,5 мм
Диаметр кабеля: 2...8 мм
Диапазон рабочих
